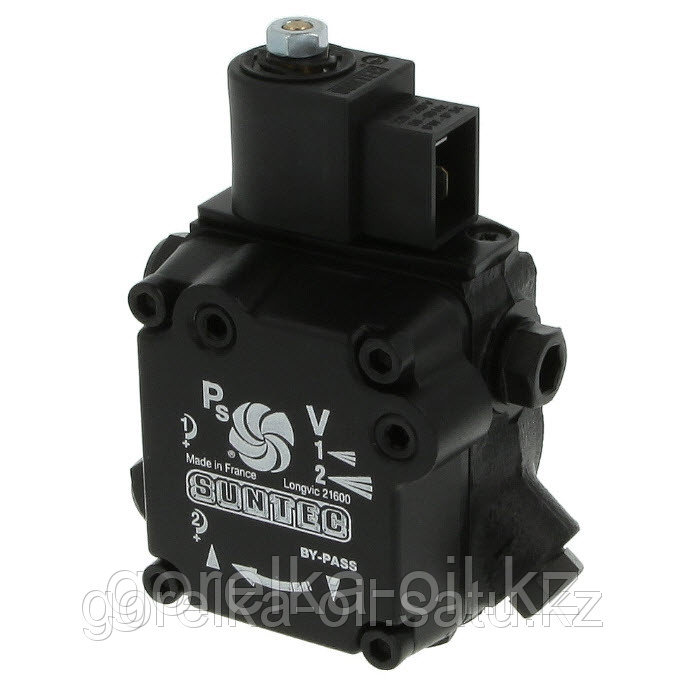

Насос топливный Suntec AP - серии

Жидкотопливный шестеренчатый насос AP имеет встроенный электромагнитный клапан, обеспечивающий работу насоса на двух режимах давления.

Применение:

Дизельное топливо- Два режима давления / 1 форсуночная линия- Одно- или двухтрубные системы- Требует наличия отдельного запорного клапана

Принцип работы насоса:

Зубчатая пара всасывает топливо из емкости через встроенный фильтр, затем перекачивает его к клапану, регулирующему давление топлива. Режим высокого давления достигается с активированным электромагнитным клапаном (т.е. закрытым); активация электромагнитного клапана закрывает канал байпаса к обратной линии. Топливо подается к форсуночной линии под давлением, заданным регулировочным клапаном высокого давления. Режим низкого давления достигается с открытым электромагнитным клапаном (т.е. неактивированным); канал байпаса открыт, топливо подается на форсунку через перепускное отверстие муфты форсуночной линии, и низкое давление регулируется винтом на электромагнитном клапане. Предпочтительно устанавливать высокое давление, заданное клапаном насоса (электромагнитный клапан активирован) до регулировки низкого давления с неактивированным электромагнитным клапаном. Требуется осторожность, чтобы не перетянуть винт на электромагнитном клапане, т.к. это сделает невозможным регулировку низкого диапазона давления. При двухтрубной системе заглушка байпаса, установленная в обратную линию, позволяет слить топливо, не прошедшее через форсунку, обратно в топливную емкость. При однотрубной системе с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой. Топливо, не прошедшее через форсунку, возвращается на всасывание.

Отвод воздуха:

Отвод воздуха обеспечивается перепускным отверстием муфты форсуночной линии. При первом запуске отвод воздуха может быть ускорен путем ослабления заглушки порта манометра.

Жидкотопливный шестеренчатый насос AP2 характеризуется двумя режимами давления, без функции запирания. Переключение между низким и высоким режимами давления осуществляется встроенным электромагнитным клапаном.

Применение:

Дизельное топливо- Два режима давления / 1 форсуночная линия- Одно- или двухтрубные системы- Система с отдельным отсечным электромагнитным клапаном

Принцип работы насоса:

Зубчатая пара всасывает топливо из емкости через встроенный фильтр и перекачивает его к форсуночной линии. Регулирование давления обеспечивается двумя золотниковыми клапанами, по одному для каждого режима давления. Переключение между низким и высоким давлением осуществляется "нормально открытым" электромагнитным клапаномбайпаса. Когда электромагнитный клапан не активирован, канал байпаса открыт, функционирует электромагнитный клапан регулировки низкого давления, который устанавливает давление в форсунке. Когда электромагнитный клапан активирован, канал байпаса закрыт, и давление будет постепенно расти по обе стороны клапана низкого давления, игнорируя его воздействие, давление в форсунке теперь определяет клапан регулировки высокого давления. В двухтрубной системе в обратную линию должна быть установлена заглушка байпаса, чтобы топливо, слитое регулировочным клапаном, было возвращено в емкость, а поток линии всасывания равен мощности зубчатой пары. Отвод воздуха в двухтрубной системе происходит автоматически (обеспечивается специальной полостью на поршне), но может быть ускорен открытием порта манометра. В однотрубной системе топливо, не прошедшее через линию форсунки, возвращается непосредственно на всасывание через клапаны, регулирующие давление, а поток линии всасывания равен потоку в форсунке. В таком случае с обратной линии должна быть снята заглушка байпаса, и обратная линия закрывается стальной заглушкой с шайбой. Для выпуска воздуха из системы должен быть открыт порт манометра.
